Desmontaje del TVIX - Disassembly of the TVIX

TANTO LA IDEA ORIGINAL DE LA REPARACIÓN COMO ESTA TRADUCCIÓN HAN SIDO REALIZADAS POR NUESTRO AMIGO OGI. YO SOLO HE CONTINUADO SU TRABAJO.

THE ORIGINAL IDEA OF THIS REPAIR AND THIS TRANSLATION HAVE BEEN PERFORMED BY OUR FRIEND OGI. I HAVE JUST CONTINUED HIS WORK.

Para hacer esto solo hay que seguir estas sencillas instrucciones.... Empezamos

To do this just follow these simple instructions .... Let´s get started

Estas son las herramientas "especiales " que se precisan para desmontar el TVIX : Un destornillador de punta Phililps (de estrella), unas pinzas y una espátula cuando más grande mejor, para no dejar marcas y no "perder la garantía", también se puede usar una tarjeta de crédito . No he querido quitar los plásticos protectores para no dañar ñla pantalla . Sia lguna foto no se ve muy bien espero que seais comprensivos conmigo.

These are the "special" tools required to open the TVIX: A Philips screwdriver, tweezers and a spatula, the bigger the better, in order not leave marks and not "lose the guarantee", you can also use a credit card. I did not want to remove the protective plastic just in case I had to return the unit, so if any photo is not very clear I hope you are comprehensive with me.

Continuamos : Let´s continue:

Primero quitamos la tapa, para poder acceder al compartimento del Disco Duro y posteriormente a todos los componentes.

First remove the cover to access the hard disk compartment and subsequently to all components.

Quitamos las conexiones de alimentación y datos que van al disco duro. El cable de datos es el rojo y el otro conector es el de alimentación

Remove the power and data connections of the hard drive. The data cable is red and the other one is the power connector.

Presionando la leva de liberación, en forma de botón, extraemos con suavidad el Disco duro tirando de la palanca preparada para ello.

Pressing the release button, gently remove the hard drive by pulling by the provided lever.

Quitamos el tornillo de la imagen antes que cualquier otro . Lo indico porque es muy importante que este tornillo esté quitado, ya que es la clave para poder liberar el frontal y continuar. Después quitamos el otro.

Remove the screw shown of the image before any other. I remark this because it is very important that this screw is removed, since it is the key to unlock the front and continue. Then remove the other one.

Fijarse bien en la foto: Introducimos el borde de la espátula en la carcasa inferior y hacemos una ligera palanca con el borde del frontal, pero muy suavemente hasta que veamos que se libera la parte inferior de la carcasa y lo dejamos como está en la foto, sin quitar. Le damos la vuelta

Look carefully at the picture: Insert the edge of the spatula into the lower case and push gently until it is released , and leave it as is on picture without removal. Turn the unit upside-down.

Ahora introducimos la espátula por la parte superior de la carcasa del TVIX y del mismo modo hacemos una suave palanca hasta que quede liberada esta parte. Siempre con suavidad. Sale muy fácil.

Now insert the spatula into the top case the same way, pull gently until it is released. Always smoothly. Comes out very easy.

Como ya están liberadas las dos tapas , la inferior y la superior, solo tenemos que liberar los dos enganches ,que no se ven pero que están en el extremo que correponde a la pantalla VFD . Para liberarlas deslizar ¡MUY! suavemente siguiendo la dirección de la imagen y ya está fuera.

As both covers are already released, the lower and the top, we just have to release the two latches,which are not visible, but are in the end that corresponds to the VFD. To release slide VERY! gently in the direction of the image and it is out.

Bueno, ya hemos llegado hasta aquí ¡Increible! ¿no? ; pues sí a mi también me lo parecía. Ya tenemos lo más complicado quitado. Ahora hay que tener mucho cuidadito con esta cinta, se puede quitar de la parte del frontal o de la placa, aunque yo recomiendo hacerlo desde la parte de la placa. Ahora lo explico.

Well, here we are already. Incredible! Huh? ; Yes that is what it seemed to me. We have removed the most complicated part. Now you must be very carefully with this ribbon, it can be removed either from the VFD or from the mother board, but I recommend doing so from the mobo. Now I explain myself.

Quitamos la carcasa inferior , sin más explicación ¡Ah! se llama inferior porque cuando está en su posición normal es la que está debajo. ¡No os riáis! . Por si alguien se perdió el capítulo de Barrio Sésamo.

Remove the lower shell, without further explanation. Oh by the way! It is called lower shell because in the normal position it will be in the bottom. Do not laught! Just in case someone missed that chapter of Sesame Street.

Ahora quitamos los cuatro tornillos de esta carcasa. Esta carcasa es el soporte del disco duro por su parte superior y por la parte inferior contiene la fuente de alimentación. Atrás del todo "mi perro" en su rincón favorito. Como que no se puede tener secretos

Now remove the four screws on the casing. This case holds the hard drive on the upper side, and the the power supply on the lower side. All the way back my dog in his favourite corner. No secrets here.

Ahora si. Aquí vemos el conector que alimenta el módulo de proceso. Este conector está un poco duro y algo complicado de quitar. Presionar la pestaña de liberación del conector con una mano y con la otra apoyarse en la placa que señalo con el dedo y tirar fuerte . ¡No tirar de los cables!

Now. Here you can see the connector that powers the mobo. This connector is a bit tricky and hard to remove. Press the release tab on the connector with one hand and pull with the other, applying pressure in the spot I point . Do not pull the cables!

Ahora con la pinza, sacamos un poco los dos tetones de los extremos del conector para liberar la presión de la cinta. No tirar muy fuerte para que no se salga del todo. Mucho cuidadito.

Now with the tweezers, pull a little both clips at the ends of the connector to release the pressure of the ribbon.Do not pull very hard so it does not come out completely.

Una vez liberada la presión de la cinta , podemos sacarla con la pinza ejerciendo una muy leve presión sobre ella, a fin de no dañar los hilos conductores.

Once released the pressure of the ribbon, we can remove it with tweezers with a very slight pressure to avoid damaging the ribbon wires.

Ya tenemos casi todo quitado. La placa inferior o módulo de proceso se quita muy fácil , solo hay que quitar los catro tornillos negros que sujetan el conector de conexiones externas por la parte de atrás del TVIX y el conector del ventilador. Una vez hecho ya tenemos la caja completamente vacía.

We have removed almost everything so far. The bottom board or mobo is very easy to remove, just remove the four black screws that hold the external connections panel on the back of the TVIX and the fan plug. Once done, we have the case completely empty.

PARA VER MÁS MIRAR EN LA DERECHA , EN ARCHIVOS DEL BLOG : CONEXIONES ELÉCTRICAS - PREPARACIÓN CARCASA - DESMONTAJE DEL TVIX - TEMPERATURAS.

LOOK FOR MORE ON THE RIGHT, BLOG FILES: ELECTRICAL CONEXIONS - CASE PREPARATION - TVIX DISSASEMBLY - TEMPERATURES

Preparación de la Carcasa - Preparation of the casing

ANALISIS DEL PROBLEMA - ANALYSIS OF THE PROBLEM

Cuando se adquiere el TVIX (si siempre se tiene enchufado a la red) funciona perfectamente durante las primeras 80-100 horas, siempre trabajando a 1080p durante unos dos o tres meses aproximadamente . Una vez pasado este tiempo, a lo 50-80 minutos de funcionamiento, comienza a deformarse la imagen hasta que termina por irse la pantalla de la TV, en otros casos se cuelga. Este tiempo se va acortando progresivamente hasta que falla el micro, o algún componente.

El problema consiste en un fallo de origen en la concepción, diseño y ubicación del montaje de componentes y de la fuente de alimentación. En la versión UNO del producto, el micro venía sin dispador, desarrollado para películas de menos peso, pero al procesar archivos de más de 8Gb se calentaba demasiado y al final se fastidiaba el micro. En la versión DOS, DVICO ha "solucionado" el problema pegando un disipador de aluminio "blanco" sobre el microprocesador con pasta térmica. Pero como el calor sigue existiendo porque no puede salir de ninguna manera, el micro se sigue calentando y los primeros dias va bien, pero al poco tiempo la pasta térmica se degrada por la acción del calor, volviendo al problema de la versión UNO.

Por otra parte el ventilador de origen además de ser de muy poca potencia no cumple con su función porque solo extrae parcialmente el aire del disco duro, pero está tan pegado al mismo que no sirve para nada. El fabricante debería solucionar este problema rediseñando la placa de circuito impreso de la fuente, dejando espacio para colocar un microventilador que insufle aire a un disipador montado sobre el propio chip, a semejanza de las tarjetas gráficas. Sería la mejor solución.

Cuando se desmonta por completo el equipo se observa que se compone de dos módulos: por una parte la fuente y por otra el módulo de proceso, de tal modo colocados en el montaje final que solo hay 1,5 mm de separación entre los disipadores de la fuente y el micro, increible. la temperatura que se adquiere hasta el fallo podeis verla en el último capítulo del Blog.

When you buy the TVIX it works well during the first 80-100 hours, always working to 1080p for about two or three months or so. After this time, with 50-80 minutes of operation, it begins to deform the image until it ends up with a black screen, or it hangs up. This time is narrowing gradually until the processor failures.

The problem is a flaw in the conception, design and location of the elements and the power supply. In the V1 of the product, the processor came without a heatsink, developed for lighter files, but processing files larger than 8Gb it got too hot and eventually damaged the processor. In the V2 version, dvico has "solved" the problem by sticking a "white" aluminum heatsink on the chip with thermal paste. But as the heat continues to exist because it can not get out in any way, the processor is still warming up and the first days it works well, but soon the thermal paste is degraded by the action of the heat, going back to the problem of V1 version.

Furthermore, the original fan, not only has it very little power, but it is not playing its role because it only partially extracts air from the hard drive, and it is so close to it, that it is useless. The manufacturer should solve this problem by redesigning the printed circuit board of the power supply, leaving space to place a micro fan to a heatsink mounted on the chip, like graphics cards. It would be the best solution.

When the unit is completely disassembled you can see that it consists of two modules: A power supply and a mother board, placed in such a way that there is only 1.5 mm gap between the power supply heatsink and the processor heatsink, amazing. The temperatures reached until the failure can see it in the last chapter of the Blog.

LA SOLUCIÓN MÁS ÓPTIMA - OPTIMAL SOLUTION

Aprovechado el hueco que hay en la ubicación del sintonizador TDT (que no molesta éste) colocamos un ventilador de 1.500 a 5.000 r.p.m. se pueden poner más revoluciones con lo que lograremos menor temperatura, pero también más ruido. Yo he utilizado después de varias pruebas un ventilador Sunon de 40x40x10 de 5.500 r.p.m de levitación o suspensión magnética (sin fricción) con lo que logramos mayor durabilidad y menor ruido. El ruido que produce el viento (no el ventilador) personalmente, no me molesta porque pongo películas en 1080p y con sonido 5.1 a un buen nivel. Al que le moleste que ponga un ventilador de menos revoluciones. en el mercado hay donde escoger. El asunto es que haya una buena ventilación. Aprovechamos el ventilador de origen dandole la vuelta de forma que meta aire adicional.

Using the space for the DTV tuner (which does not interfere) I placed a fan of speed range 1,500 to 5,000 rpm. You can increase the speed to achieve lower temperatures, but also more noise. I have chosed, after several tests, a Sunon 40x40x10 5,500 rpm magnetic levitation/suspension (no friction) which gives greater durability and less noise. The noise is produced by the air flow (not the fan) personally, It does not bother me because I watch 1080p movies in 5.1 with a loud level. Someone who would bothers the noise, just use a fan with lower speed. There is plenty options in the market. The key is that there must be a proper ventilation. We also use the original fan reversing it to help thowing in fresh air.

PROCESO DE ARREGLO - REPAIR PROCESS

Ahora si vamos a necesitar unas herramientas un poco más precisas. Yo las tengo por mi trabajo, pero con un pequeño taladro una lima pequeña , un soldador, estaño, un polímetro barato y un PC viejo de donde sacar algún componente hay suficiente .

Now we're going to need some tools a little more precise. I have them for my work, but with a little file, a small drill, a soldering iron, tin, an inexpensive multimeter and an old PC to get some component is enough.

Cerramos la caja y marcamos con un compás una circunferencia de 40mm. Hacemos el orificio para el ventilador teniendo en cuenta que no coincida con ningún componente electrónico del módulo de proceso, aunque debe estar muy pegado a él (1mm), justo que quede sobre las tres bobinitas negras iguales, para que la mayor parte del ventilador quede en la zona superior, logrando con eso más capacidad de aire. Este agujero se hace con una corona perforadora de 40.

Close the case and mark a circle Ø40mm with a compass. Make the hole for the fan keeping in mind that it must not match with any electronic component on the mobo, but should be very close to it (1mm), just above the three small black coils, so that almost all the fan is at the top, getting more air flow. This hole is made with a circular saw 40mm

Ahora en el soporte de la fuente de alimentación, en su parte posterior eliminamos el tope del Disco Duro y en su lugar hacemos con una pequeña sierra un rectángulo exacto a la forma del ventilador, para que nos coincida y quede encajado de forma que nos sirva de soporte tanto para el Disco duro como para el propio ventilador

Now in the craddle of the power supply in the end, remove the stopper of the hard drive, and we saw a small rectangle to the exact shape of the fan, so that the craddle will support both the HD and the fan.

Ahora hacemos unas ranuras verticales para la salida de aire caliente del circuito. Estas ranuras las he hecho a mano alzada con una fresa y una Dremel, por lo que no están perfectas. Es fundamental hacer estas ranuras si se quiere hacer un buen arreglo. Más adelante explico el porqué

Now make some vertical slots as an outlet for the hot air. I have made these slots by hand with a milling cutter and a Dremel (small drill machine), so they are not perfect. It is essential to make these slots if you want to make a good fix. Later I will explain why.

Así es como quedaría la tapa superior del TVIX desmontada y con el arreglo terminado . Por una parte tenemos el hueco del nuevo ventilador. En la parte opuesta las ranuras de ventilación y si nos fijamos también he puesto un interruptor general de corriente que coincide justo debajo de la entrada de corriente, para que nos sea más facil hacer la conexión. (Este interruptor es de una fuente de un PC). Se hace un taladro y con una lima pequeña se hace un cuadrado de la misma medida que el interruptor y ya está.

This is how the TVIX top case would look like once finished. On one side we have the new fan space. On the opposite side the ventilation slots and also if you look carefully I have added a power switch just below the power plug, so that it is easier to make the wiring. (This switch is from a PC power supply). Make a drill and with a small file make a square the same size of the switch and there you go.

La caja vacía con el orificio del ventilador y la rejilla de extracción del aire caliente.

The empty box with the hole for the fan and the hot air extraction slots.

Aquí ya vemos colocado el ventilador. Si se ha hecho bien la faena no hay que poner ningún tornillo, encaja perfectamente y no se mueve, ahora si se quiere se le puede poner una gotita de silicona en el lugar de los dos tornillos superiores o en el encaje con el soporte del D.D. El ventilador tiene que estar en posición de "meter aire" no en extracción .

Here we have the fan in place. If the job has been well done there is no need to use any screws, as it fits perfectly and does not move, but if you want you can use a droplet of silicone instead of both upper screws or in the HD craddle . The fan must be in position "blow air inwards" rather than extraction.

Aquí ya tenemos el equipo montado y se ve la rejilla de extracción. No ha quedado muy "fina" pero en la próxima que haga para algún amigo seguro que me quedará mejor. Aconsejo no ser impaciente, pues la prisa por terminarlo pronto pasa este tipo de facturas. Recordad que aquí solo se tiene una oportunidad y hay que pensarlo dos o tres veces antes de meter el taladro.

Here we have the TVIX assembled and you can see the extraction grid. It is not perfect but the next one I make for any friend for sure will look better. I advise not to be impatient because the rush to finish quickly pays with mistakes. Remember that we only have one chance, you have to think twice or three times before putting the drill in.

En esta foto podemos ver una recreación de como el aire sale del ventilador y pasa justo por el hueco donde estará el SIGMA colocado una vez que esté todo montado. Esto se ha probado y la corriente de aire es real y eficaz ciento por ciento. También pasa entre la placa de aluminio y el SIGMA .

In this picture we can see a recreation of how the air leaves the fan and goes right through the space where the SIGMA will be once assembled. This has been tested and the air is real and one hundred percent effective. Also flows between the aluminum plate and SIGMA.

En esta otra foto vemos también una recreación de la salida del aire por las ranuras de extracción

In this picture we also see a recreation of the air extraction thru the slots

PARA VER MÁS MIRAR EN LA DERECHA, EN ARCHIVOS DEL BLOG : CONEXIONES ELÉCTRICAS - PREPARACIÓN CARCASA - DESMONTAJE DEL TVIX - TEMPERATURAS.

LOOK FOR MORE ON THE RIGHT, BLOG FILES: ELECTRICAL CONECTIONS - CASE PREPARATION - TVIX DISSASEMBLY - TEMPERATURES.

Conexiones eléctricas - Electrical connections

Si el aparato es nuevo NO HAY que hacer esta operación, pero si se ha usado por más de 70-100 horas es imprescindible hacerlo, yo lo recomiendo, porque el pegamento que une la placa al chip ya está deteriorado por la acción del exceso de temperatura. Si no se hace, el problema se minimiza pero no se soluciona. Yo lo he testado en varias pruebas. Esta operación no es complicada pero si delicada. Se toma la placa de aluminio de la imagen con dos dedos y sa van haciendo giros cortos de izquierda a derecha cada vez más largos (con paciencia) hasta que termine por desprenderse del chip.

If the TVIX is new YOU DO NOT have to do this, but if it has been used for more than 70-100 hours is essential to do so, I recommend it because the thermal glue paste that sticks the heatsink to the chip is already damaged by the action of excess temperature. If you do not do it , the problem is reduced but not resolved. I've done several tests. This operation is not complicated but it is delicate. Take the aluminum heatsink shown in the image with twofingers and start making short turns left and right increasing length (be patient) until it is out of the chip.

Esto es lo que se necesita para volver a pegar la placa sobre el chip. Una vez quitada la placa se limpian muy bien tanto la placa como el chip con un paño y alcohol (un poco de estropajo si está muy duro). Después se pone solo un poco de esta mezcla sobre el chip, con cuidado que no rebose, porque es conductor y podría unirse a las patillas del mismo creando un corto. Lo mejor es hacer una o dos pruebas sobre algo igual de grande que el chip hasta lograr la cantidad deseada, que lo cubra pero que no rebose. Después de colocar la medida exacta en el centro del chip, se aprieta con fuerza hasta que quede unido.

This is what you need to stick the aluminum plate on the chip. Once removed the heatsink, clean both the chip and the heatsink with alcohol (use a small scourer if it is very hard). Then use just a little of this mixture over the chip, taking care not to overflow, because it is a conductor and could join the pins of the chip creating a shortcircuit. Best practice is to do one or two tests on something as big as the chip to achieve the desired amount, which covers the chip but does not overflow. After placing the exact amount of paste in the center of the chip, press hard until it is joint.

Esto es lo que necesitamos para instalar el conector del ventilador : Un interruptor de corte general, un conector macho y un cable con conector hembra para el ventilador . Todo esto lo sacamos de un PC viejo.

This is what we need to install the fan connector: A power supply switch, a male socket and cable with a female connector for the fan. I got all these elements from an old PC.

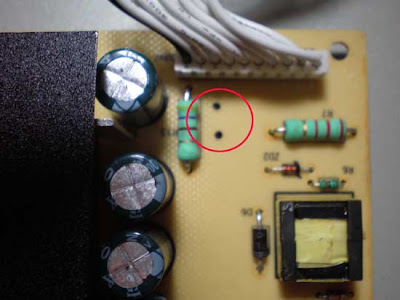

Ahora hacemos una marca donde vamos hacer los taladros de 1 mm para el conector (los taladros se hacen por esta cara)

Now we are going to mark the 1 mm holes for the socket (drill the holes from this side)

Ahora marcamos por la otra cara (con que se marque una cara es suficiente) esta marca se hace para cerciorarnos que el conector no tropieza en ningún componente.

Now mark the other side (markin one side only is enough), this mark is to make sure that the socket does not interfere with any component.

Ahora ponemos el conector y lo soldamos . Este conector es la mejor forma que he encontrado de conexionar el nuevo ventilador. Está conectado directamente a la entrada de corriente de la fuente, con toda la intensidad en miliamperios que se necesita para más de un vatio, sin peligro para la placa ni la fuente. Esta toma es directa, por lo que siempre estará funcionando el ventilador, ya que la fuente funciona siempre aunque esté apagado el TVIX. Después pondremos un interruptor general y nos despreocupamos de todo.

Now place the socket and weld it. This socket is the best way I've found a to connect the new fan. It is connected directly to the power supply inlet, with all the intensity in milliamps required for more than one watt, without danger to the mainboard or the power supply. This is a direct connection, so the fan is always running, as the power supply is always on even if the TVIX is off. Latter we will install a main switch to be safer.

Esta es la pare trasera de la placa donde he soldado el conector de la foto anterior . Ya tenemos el conector del ventilador montado como si viniese de origen.

This is the back side of the plate where I welded the socket shown in the previous photo. We already have the fan socket as if it came mounted from factory.

Aquí vemos el proceso terminado. Como veis nada complicado. Aunque todo se puede mejorar

Here we see the process completed. As you can see it is not complicated. Although everything can be improved

Si no queremos complicarnos la vida haciendo lo anterior podemos tomar la corriente del conector del Disco Duro. No es lo más profesional, pero si lo más sencillo siempre que el ventilador sea de 12 voltios y tenga un a potencia inferior a 1 vatio, para no sobrecargar el circuito. El cable negro y el amarillo son los 12 voltios.

If you find this complicated, you can also take the power from the hard drive connector. It is not the most professional way, but it is the most simple way, always the fan is powered with 12 volts and has a power below 1 watt, in order not to overload the circuit. The black and yellow wires are 12 volts.

Si no se quiere empalmar los cables para que quede más estético, se pueden soldar por la cara posterior los terminales del ventilador recordando que los 12 voltios son el negro y el amarillo. En el ventilador, los cables negro y rojo van a los doce voltios, el amarillo si lo trae, es para regular la velocidad no ponerlo a ningún sitio.

If you do not want to splice the wires to make it more aesthetic, the wires of the fan can be welded in the other side keeping in mind that 12 volts are red and black.

El TVIX viene sin interruptor, osea que la fuente siempre tiene corriente y si hemos puesto el conector, el ventilador siempre va a estar funcionando. Lo que yo he hecho para evitarlo, ha sido colocar este interruptor de corte general. El conector de entrada de corriente (el enchufe) está soldado al circuito impreso. Lo que hacemos es cortar la pista de uno de ellos con una cuchilla , y soldamos un cable a cada trozo de pista como en la foto de más abajo .

The TVIX comes without a main switch, so the power supply is always on and if we have installed the socket, the fan is going to be always turning. What I have done to prevent this, is to place this main switch. The main power socket is welded to the circuit board. What we do is cut one of the circuits with a knife, and solder a wire to each piece of track as in the photo below.

Para poner el interruptor necesitamos primero hacer un corte en la carcasa de la fuente como en la fotografía, para que puedan pasar los cables.

To place the switch first we need to make a cut in the case of the power supply as shown in the picture so we can pass the wires.

Después con un cuchilla cortamos un trocito del circuito impreso como en la foto, para interrumpir el paso de la corriente.

After that with a knife cut a piece of printed circuit board as in the photo, to interrupt the circuit.

A continuación soldamos dos cables como en la foto.

Then solder two wires as in the photo.

Los sacamos por el agujero cuadrado que hicimos en la carcasa.

Pass them through the square hole we made in the casing.

Y lo soldamos al interruptor que previamente hemos colocado en el lugar correpondiente.

Weld them to the switch that we had previously placed.

Ya lo tenemos montado . Así quedaría con el disco duro montado. No molesta nada.

We have it assemblied. This is how it would look like with the hard drive installed. It does not interfere with anything.

PARA VER MÁS MIRAR EN LA DERECHA, EN ARCHIVOS DEL BLOG : CONEXIONES ELÉCTRICAS - PREPARACIÓN CARCASA - DESMONTAJE DEL TVIX - TEMPERATURAS.

LOOK FOR MORE ON THE RIGHT, BLOG FILES:ELECTRCAL CONECTIONS - CASE PREPARATION - TVIX DISSASEMBLY - TEMPERATURES.

Temperaturas (comprobación) - Temperature (check)

IMPORTANTE

La temperatura del tvix se puede comprobar directamente con el propio software del aparato, de este modo : Se pulsa la tecla MENÚ del mando y una vez que aparezcan los iconos, pulsar el icono de VIDEO, después pulsar la tecla "function" (la de la luna). Aparecerán los símbolos de las opciones de copia y otros. Teclear con el mando el código 8367 y deberá aparecer la temperatura del sistema arriba a la derecha. En 45 minutos con el aparato conectado sin ver ninguna película la temperatura rondará los 60º .

Yo voy a utilizar para estas pruebas un aparato específico, así podré comparar la efectividad de la prueba y del propio termómetro interno del TVIX.

The temperature of the TVIX can be monitorized directly with the firmware, following these steps: Press MENU key of the remote and when the icons appear, select the VIDEO icon after pressing the "function" key (the one with the moon). The copy symbol and others will show up. Now type 8367 in the remote and the temperature should be visible now in the upper right corner. After 45 minutes just with the unit switched ON ,without watching anything, the temperature will be around 60ºC.

Fot these tests I am going to use a especific temp meter, and this way I will compare the effectiveness of my test and of the inner sensor of the TVIX.

Ahora vamos con las pruebas. He conectado la sonda de temperatura según la imagen y todo el equipo montado. La primera prueba tal como viene el TVIX, la segunda con el ventilador en extracción y la tercera con el ventilador en impulsión . También he hecho unas pruebas con la placa de aluminio con el pegamento antiguo y con el nuevo. Osea todas las pruebas posibles. (solo en desmontar y montar, un trabajo, ¿no? ) .

Now let´s start with the tests. I have connected the temperature probe as seen in the image and with the entire TVIX assembled. The first test as it comes the TVIX, the second with the fan in extraction mode and the third with the fan blowing air inwards. I have also done some testing with the aluminum heatsink with the original thermal paste glue and the new paste. So, all possible tests. (just to assembly and dissasembly, a big job, huh?).

Ahora vamos a comprobar la temperatura de un aparato nuevo con unos 4 meses y un uso de unas 100 películas vistas siempre en en 1080p (máximo rendimiento del Chip) . Comparamos la gráfica con las fotos para cerciorarnos que es real. Podemos comprobar en la primera foto que a los 16 minutos de funcionamiento ya estamos en 53 ºC y sube progresivamente hasta los 60ºC a los 54 minutos, En este punto la temperatura se estabiliza y sube muy lentamente hasta que se deja de ver el TVIX .

Tomando como base la arquitectura de un micro similar y sabiendo que la máxima temperatura en la que comienza el riesgo de quemaduras graves se encuentra entorno a los 90º si la medición térmica se efectúa en el interior de su área de integración (en el interior del Chip ). Si la medición térmica tiene lugar en la lámina termodifusora más externa, la temperatura máxima será de unos 70º (Justo sobre el chip). Pero como en el caso que nos ocupa estamos midiendo justo sobre el disipador de aluminio a través de la pasta térmica y de la propia carcasa del chip, la temperatura máxima que podemos admitir hasta fundirse el punto de unión, será algo por encima de los 60 º C. Conclusión : El chip está sometido a unas condiciones de trabajo extremas y si no bajamos la la temperatura de algún modo, éste se quema. Aún sabiendo que el disipador no vale, se hace imposible cambiarlo por problemas de espacio. Por eso la finalidad de este estudio se centra exclusivamente en la extracción del aire, admitiendo cualquier sugerencia que pueda a ayudar a engrosar este humilde aporte. A continuación haremos la comprobación sobre un aparato ya reparado.

===================================================

Now let's check the temperature of a new unit used for 4 months and about 100 movies always 1080p (maximum performance Chip). Compare the chart with the pictures to make sure it is real. We can check in the first picture that after 16 minutes we are already operating at 53 ° C and rises gradually to 60 º C after 54 minutes, at this point the temperature stabilizes and rises very slowly until you no longer see the TVIX screen.

Based on the architecture of a similar processor and knowing that the maximum temperature at which the risk of severe burns is around 90 ° if we measure inside the integration area (inside the chip). If the measurement takes place outside of the chip, the maximum temperature will be about 70 º (just above the chip). But as in this case we measured just above the aluminum heatsink through the thermal paste and the chip housing, the maximum temperature that it can support up to the melt point of the junction, will be something over 60 º C. Conclusion: The chip is subjected to extreme working conditions, and if we do not lower the temperature in any way, it will get burned. Even knowing that the heatsink is not effective, it is impossible to change it due to the lack of space. So the purpose of this study focuses exclusively on the extraction of air, so I welcome any suggestion that may help to improve this humble contribution. Next I will do the checks on a repaired unit.

De inmediato podemos comprobar como la temperatura es mucho más estable . Comenzamos a medir a los 41 minutos que es el tiempo que ha tardado en llegar a esa temperatura y terminamos a los 75 minutos y observamos que la temperatura se ha mantenido bastante estable hasta llegar a los 47,1º C y de ahí no se mueve para nada nunca. aunque pasen 4 horas . Así es como debe ser. En la gráfica se puede ver la linea verde como a partir de los 46ºC. se mantiene estable y por contrario la roja siempre tiende a subir.

Cabe resaltar que la temperatura interna medida con el software del TVIX después de dos horas de funcionamiento con una pelicula es de 39º C. con lo que queda validado el estudio .

===================================================

We can immediately notice that the temperature is much more stable. We started to measure after 41 minutes that is the time it took to reach that temperature and ended after 75 minutes and found that the temperature has remained fairly stable up to 47.1 º C and remains there even after 4 hours.This is how it should be. In the chart you can see the green line and after 46 º C. is stable, and the opposite, the red line always tends to rise.

ANEXO - ANNEX

Me comentan en diferentes foros que hay usuarios que lo ven bien y llevan año y pico y que no tienene problemas . Que estos aparatos se calientan y que debe ser así. Yo, al respecto, les comento lo siguiente, y lo pongo aquí para no repetirme.

En este blog intento centrarme exclusivamente en comprobar y hacer una valoración de la temperatura del microprocesador con unas variables dadas: Temperatura ambiente, ubicación del TVIX y potencia consumida, osea las películas que vemos . Con estos parametros podemos aplicar la siguiente igualdad o la ley de Ohm térmica que dice: Tj - Ta = P . Rth t . De donde: Tj es la temperatura máxima en el área de integración (la unión) Junction. Ta= (ambient) temperatura ambiente. P = potencia consumida (no es igual archivos de películas ripeadas que en 1080P). Rth t = resistencia térmica total entre la unión y el aire de ambiente. Si algo de esta igualdad no se cumple, ¡NO FUNCIONA! , o no funciona como debe ser, lo miremos como lo miremos, al menos esto es lo que dice la ley de ohm térmica, que es precisamente la que Dvico se a pasado por alto a la hora de fabricar el producto, pero eso sí, nos lo vende como si lo cumpliera. A partir de aquí podemos hablar con más propiedad, siempre en cuanto a la temperatura y ubicación del chip se refiere, porque quiero que sepais que es obvio que yo no he desguazado mi TVIX porque estaba aburrido.

También es verdad, como me apuntan en diferentes foros y todo hay que decirlo, que antes de desguazar el TVIX hay que cerciorarse y estar MUY SEGURO de que el problema que manifieste el TVIX en el momento del fallo no corresponda a la actulización del firmware o cualquier otro tipo de avería que no corresponda con la temperatura.

===================================================

In several forums I was told that there are users who have no problems after more than one year. Theys say these devices get hot and this is how it should be. In this regard, I responded as follows, just to not repeat myself again and again:
In this blog I try to focus exclusively on testing and to evaluate the temperature of the microprocessor with given variables: ambient temperature, TVIX location and power consumption . With these parameters we can apply the following equality or thermal Ohm's law which states: Tj - Ta = P * Rth.
Where:
Tj = the maximum temperature in the area of integration (Junction).
Ta = (ambient temperature).
P = power consumption (not the same with 1080P rips).
Rth = total thermal resistance between the union and the ambient air.

If anything in this equation changes, IT DOES NOT WORK! Or it is not working as it should be, at least this is what the thermal ohm law says, which is precisely what DVICO missed manufacturing this product, but yes, they sell it as if it complied. From now on we can speak more accurately, always in terms of temperature and location of the chip, because I want you to know that it is obvious that I have not modified my TVIX because I was bored.
It is also true, as suggested in different forums, and it must be said, that before modifying the TVIX, you have to be SURE that the problem of the TVIX is not related to a firmware update or any other fault not related to the temperature.

It is also true, as I suggest in different forums, and it must be said that before scrapping the TVIX and be sure that there are quite sure that the problem manifests the TVIX when the fault does not correspond to the firmware update or any other damage that does not correspond with the temperature.
